Bobina din tablă din oțel carbon ASTM A36

Zhengzhou Huitong Pipeline Equipment Co., Ltd. este unul dintre cei mai importanți producători și furnizori de bobine din tablă din oțel carbon ASTM A36 din China. Vă așteptăm cu căldură să cumpărați bobina noastră din tablă din oțel carbon ASTM A36. Fabrica noastră acceptă, de asemenea, comenzi personalizate. Vă rugăm să fiți liber să vă bucurați de prețul nostru competitiv și de serviciile excelente.

ASTM A36/A36M acoperă forme, plăci și bare din oțel carbon - nu foi și benzi. Standardul însuși indică cumpărătorii de folii și benzi laminate la cald la A1011/A1011M SS Grad 36 sau A1018/A1018M SS Grad 36. Deci, „Placă, foaie și bobină A36” este într-adevăr trei lucruri diferite: placă laminată la A36, plăcuță tăiată din bobină A36, și foaie A36{11}duificată A36. Randamentul minim este de 250 MPa, coborând la 220 MPa peste 200 mm grosime; întinderea este de 400–550 MPa; Testarea Charpy se aplică numai dacă comandați cerința suplimentară S5.

Fapte cheie dintr-o privire

Care este diferența dintre placa, foaie și bobină A36?

A36 este un oțel structural cu conținut scăzut de carbon-(cu o limită de curgere minimă de 36.000 psi sau 250 MPa), iar forma sa este determinată în principal de procesul de laminare și de grosime:

• „Bobina” se referă în mod obișnuit la materialul laminat la cald-continuu, potrivit pentru decuparea sau tăierea automată;
• „Foaie” se referă, în general, la bucăți mai subțiri, plate, tăiate-la-lungime;
• iar „Placă” se referă la secțiuni mai groase utilizate pentru structurile portante-încărcăturii și bazele mașinilor grele. În timp ce compoziția lor chimică este identică (aderând la standardul ASTM A36), diferențele cheie constă în forma lor de furnizare și metodele ulterioare de procesare.

Ofertă gratuită

*Tabelul 3 din A36/A36M, reorganizat pe formă de produs. Se aplică două note de subsol: formele cu grosimea flanșei peste 75 mm necesită 0,85–1,35% Mn și 0,15–0,40% Si; și pentru fiecare 0,01 punct procentual carbonul se află sub maximul său, manganul poate depăși maximul cu 0,06 puncte, până la un plafon de 1,35%.*

*Tabelul 2 din A36/A36M cu notele sale. Două dintre aceste note sunt semnificative din punct de vedere comercial și sunt ratate în mod constant: nu este necesar să se determine alungirea pentru placa de podea, iar pentru plăcile mai late de 600 mm, cerința de alungire scade cu două puncte procentuale.*

Fereastra de tracțiune de 38% este toată povestea

Priviți din nou domeniul de tracțiune: 400 până la 550 MPa. Aceasta este o fereastră de 150 MPa - 38% din limita inferioară - fără limită superioară a randamentului și fără limită a raportului randament-la-la tracțiune.

Dacă secțiunea dvs. depășește 200 mm, fie proiectați la 220 MPa, fie treceți la o treaptă care să-și mențină randamentul prin grosime - A572 Grad 50 menține 345 MPa până la 100 mm și apoi coboară în trepte definite, iar gradele-recipientelor sub presiune își păstrează valorile mai previzibil.

Temperatura și proprietăți mecanice

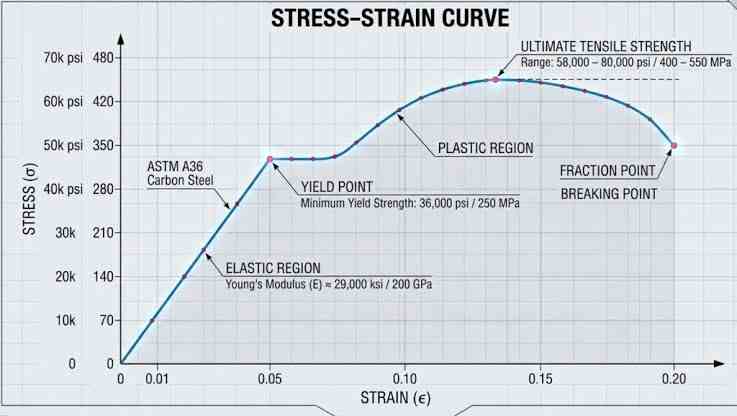

Oțelul A36 în plăci, bare și forme cu o grosime mai mică de 8 inchi (203 mm) are o limită de curgere minimă de 36.000 psi (250 MPa) și o rezistență maximă la tracțiune de 58.000–80.000 psi (400–550 MPa). Plăcile mai groase de 8 inci au o limită de curgere de 32.000 psi (220 MPa) și aceeași rezistență maximă la tracțiune de 58.000–80.000 psi (400–550 MPa). [1] Rezistența electrică a lui A36 este de 0,142 μΩm la 20 de grade. Barele și formele A36 își mențin rezistența maximă până la 650 de grade F (343 de grade). După aceea, puterea minimă scade de la 58.000 psi (400 MPa): 54.000 psi (370 MPa) la 700 grade F (371 grade); 45.000 psi (310 MPa) la 750 grade F (399 grade); 37.000 psi (260 MPa) la 800 grade F (427 grade).

a36 placă de oțel moale Densitatea

Ca și în cazul majorității oțelurilor, A36 are o densitate de 7.800 kg/m3 (0,28 lb/cu in). Modulul Young pentru oțelul A36 este de 200 GPa (29.000.000 psi).[2] Oțelul A36 are un raport Poisson de 0,32 și un modul de forfecare de 78 GPa (11.300.000 psi).

*Reconstruit din ASTM A6/A6M Tabelul 1 (inch-lire) cu rotunjire SI. A6/A6M Anexa A1 oferă valorile SI și sunt raționalizate, nu conversii exacte - dacă comanda dvs. este metrică, numele A6/A6M și nu A6.*

*ASME BPVC Secțiunea II, Partea D, Tabelul Y-1, pentru SA-36.*

ASME SA36 Rezistență la coroziune și acoperiri de protecție

A36 nu are nicio cerință privind-rezistența la coroziune. Într-un mediu nevopsit, expus, umed formează un strat de rugina liber, care continuă să consume secțiune. Galvanizarea la cald-este protecția standard pentru A36 în serviciul exterior și de coastă și, de obicei, funcționează.

Placa ASTM A36 este unul dintre cele mai sudabile produse structurale existente, tocmai de aceea atât de multe probleme de fabricație cu aceasta sunt mai degrabă procedurale decât metalurgice.

Echivalentul de carbon, calculat cu formula IIW, aterizează de obicei între 0,36 și 0,43 pentru A36, în funcție de căldură. Acesta este un oțel cu CE scăzut-din orice măsură, iar pentru secțiuni de până la aproximativ 19–20 mm, sudarea la temperatura ambiantă cu consumabile uscate cu conținut scăzut de-hidrogen este o practică normală.

Preîncălzire recomandată, după grosime

Formare, tăiere și prelucrare

A36 se formează ușor, se îndoaie la raze strânse, mașini la aproximativ 120 ft/min cu un indice de prelucrabilitate de 72% față de AISI 1112 și este găurit și filetat fără dificultate.

Două note practice.
Tăierea cu laser și cu plasmă eliberează stresul rezidual. Placa-laminată la cald este blocată-la stres din cauza răcirii neuniforme. Tăierea îndepărtează materialul și introduce căldură locală, iar placa se eliberează prin mișcare. Piesele care trebuie să rămână plane după tăiere ar trebui să provină dintr-un stoc cu planeitate-restricționată sau să fie eliberate de tensiune-înainte de finisarea prelucrarii. Acesta este adevăratul răspuns la „de ce se deformează placa mea A36 când o tai”.

Marginile tăiate cu flacără-se întăresc ușor și se oxidează. Mașinați înapoi cu 1–2 mm înainte de a suda o îmbinare critică sau de a prelucra o suprafață de etanșare.

Este placa ASTM A36 sudabilă și tratabilă termic-?

Datorită conținutului său scăzut de carbon (de obicei, mai mic sau egal cu 0,25%–0,29%), oțelul A36 prezintă o sudabilitate excelentă (compatibil cu metode standard precum SMAW, GMAW și FCAW). Cu toate acestea, trebuie remarcat faptul că conținutul său scăzut de carbon previne întărirea în profunzime, prin-grosimi prin călirea convențională. Dacă este necesară o rezistență mai mare, se recomandă trecerea la un oțel aliat-scăzut-de înaltă rezistență (HSLA), cum ar fi ASTM A572 grad 50.

• Structura clădirii comerciale și industriale.
• Rezervoare de depozitare și recipiente fără-sub presiune.
• Lucrări la poduri și infrastructură.
• Turnuri de transmisie și comunicații.
• Marină și offshore, în afara anvelopei clasei.

Înlocuirea dublă-certificată pe care nimeni nu a citit-o. Un producător a primit o placă dublă de 25 mm certificată pentru A36 și A572 Grade 50 - o înlocuire normală de stoc, conformă din punct de vedere mecanic și dezvăluită pe certificat. Farfuriile erau bune. Problema a fost procedura de sudare: fusese calificată pe metal de bază A36, iar echivalentul de carbon mai mare al A572 Gr 50 într-o îmbinare restrânsă de 40 mm necesita o preîncălzire de aproximativ 65 de grade. Magazinul funcționa la 12 grade ambientale în decembrie. Inspectorul care a venit a prins-o pentru că a citit certificatul rând cu rând și a întrebat de ce coloana de note avea două intrări. Costul prinderii a fost un WPS re-calificat. Costul pierderii acestuia ar fi fost un set de fisuri întârziate descoperite la inspecția finală sau, mai rău, în funcționare.

Două călduri, o baie de galvanizare, două rezultate. Un producător de turnuri a trimis o încărcătură mixtă de unghiuri A36 la un galvanizator și a primit înapoi două produse diferite vizual: unul luminos și uniform la aproximativ 90 µm, unul gri mat la peste 250 µm, cu acoperirea ruptă la marginile tăiate. Același galvanizator, aceeași baie, aceeași zi. Diferența a fost siliciul. Căldura strălucitoare a fost la 0,02%; căldura reactivă a fost de 0,11%. Ambele se aflau în limita de siliciu de 0,40% a lui A36. Comanda de achiziție nu a restricționat siliciul, deoarece A36 nu îl necesită și nimeni nu i-a spus furnizorului că materialul va fi galvanizat.

Î: ASTM A36 acoperă foaia și bobina?

A:Nr. A36/A36M Secțiunea 1.1 acoperă forme, plăci și bare. Foaia și benzile nu fac parte din domeniul de aplicare, iar Tabelul 1 al lui A36 enumeră -foaia și benzile laminate la cald ca material aferent care urmează să fie comandate la A1011/A1011M SS Grad 36 sau A1018/A1018M SS Grad 36. Materialul vândut ca „bobină A36” este în mod obișnuit tăiat, {101}16} dual dintr-o bobină A36.

Î: Ce înseamnă „placă tăiată din bobină” în termenii A36?

A:A36/A36M Secțiunea 1.6 prevede că pentru produsele structurale produse din bobine și furnizate fără tratament termic sau numai cu eliberare a tensiunilor, se aplică cerințele suplimentare din A6/A6M, inclusiv testarea și raportarea suplimentară. Așadar, placa tăiată dintr-o bobină A36 este placa A36 -, dar poartă o frecvență de testare derivată-bobină, mai degrabă decât una per-piesă, iar A6/A6M nu permite suduri de îmbinare în produsul bobină decât dacă cumpărătorul le aprobă.

Î: Care este limita de curgere minimă a A36?

A:250 MPa (36 ksi) pentru plăci, forme și bare cu grosimea de până la 200 mm, scăzând la 220 MPa (32 ksi) pentru plăci de peste 200 mm. Pasul-în jos este în Tabelul 2, Nota C, iar foile de date îl omit frecvent.

Î: De ce A36 nu mai este utilizat pentru încadrarea principală în formă de W-?

A:Deoarece intervalul său de tracțiune variază de la 400 la 550 MPa, fără limită pentru raportul de tracțiune-la-la tracțiune. Dacă rezistența reală la tracțiune a unei grinzi este mult peste ipoteza de proiectare, conexiunea se poate eșua înainte ca grinda să cedeze și să disipeze energie. A992 limitează raportul Fy/Fu la 0,85 și a fost valoarea implicită AISC pentru formele W-de la sfârșitul anilor 1990.

Î: A36 are o cerință de impact Charpy?

A:Nu în specificația de bază. Testarea la impact se aplică numai dacă comandați cerința suplimentară S5 (testul de impact Charpy V-notch) sau S30 (același test într-o locație alternativă a miezului pentru formele structurale). Pentru servicii cu climă rece-, dinamică sau rupere-critică, specificați temperatura de testare și energia absorbită necesară în comanda de achiziție.

Î: A36 este același cu AH36?

A:Nu, iar amestecarea lor este o eroare gravă. A36 este un oțel structural general conform ASTM A36/A36M, cu un randament minim de 250 MPa și fără cerințe de impact. AH36 este un grad marin conform ASTM A131/A131M, cu un randament minim de 355 MPa și testare Charpy obligatorie, guvernată de societățile de clasificare. „36” înseamnă 36 ksi în A36 și 355 MPa în AH36.

Î: A36 poate fi folosit pentru vase sub presiune?

A:Doar în limite strânse. ASME BPVC Secțiunea II Partea D îi conferă lui SA-36 o presiune admisibilă de 16.600 psi (114 MPa) până la 650 grade F (343 grade ), iar Secțiunea VIII Divizia 1 UCS-6 interzice SA-36 pentru serviciu letal. Pentru orice componentă normală de reținere a presiunii, A516 Grad 70 este materialul corect.

Î: Care este tensiunea corectă admisă ASME pentru SA-36?

A:16.600 psi (114 MPa) până la 650 grade F conform ASME BPVC Secțiunea II Partea D Tabelul 1A. Alte două valori circulă și ambele sunt greșite pentru proiectarea mediului ambiant: 17.500 psi aparține SA-285 Grad C și produce un vas sub grosime, iar 12.700 psi este valoarea de 750 grade F și produce unul inutil de greu.

Î: De ce expediază furnizorii A572 Grad 50 când comand A36?

A:Deoarece o farfurie poate satisface ambele clase, stocul certificat dual-le simplifică inventarul. În mod normal, este un randament minim acceptabil mecanic de - 345 MPa față de 250 MPa al lui A36. Dar crește echivalentul de carbon, ceea ce poate modifica cerința de preîncălzire în îmbinările reținute groase și modifică raportul randament-la-la tracțiune. Obțineți aprobarea de inginerie-în scris, în loc să o acceptați la bunuri-în.

Î: A36 poate fi sudat fără preîncălzire?

A:Până la aproximativ 19–20 mm, da, cu condiția ca temperatura mediului să fie peste aproximativ 5 grade și oțelul să fie uscat și cu condiția să utilizați consumabile uscate cu conținut scăzut de hidrogen-. Peste 20 mm răspunsul depinde de echivalentul carbonului: dacă CEV depășește 0,40, așteptați 10–65 de grade pentru secțiuni de 20–38 mm, 65–95 de grade pentru 39–65 mm și 95–150 de grade peste 65 mm.

Î: Cum calculez echivalentul de carbon pentru A36?

A:Utilizați formula IIW: CEV=C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15. Valorile tipice A36 se încadrează între 0,36 și 0,43. Citiți chimia reală din certificatul de fabrică pentru căldura pe care o sudați - intervalul este suficient de larg încât partea superioară a acesteia se comportă diferit față de partea inferioară.

Î: De ce a galvanizat A36 meu cu un strat excesiv de gros, mat și fragil?

A:Aproape sigur silicon. A36 permite siliciul de până la 0,40%, iar siliciul în intervalul aproximativ 0,04–0,15% (banda Sandelin) accelerează reacția zinc-fierului, producând acoperiri de trei până la cinci ori grosimea normală, care sunt de culoare gri plictisitoare și predispuse la despicare. Atât siliciul-scăzut, cât și căldura reactivă sunt pe deplin conforme cu A36. Dacă materialul urmează să fie galvanizat, restricționați siliciul în comanda de achiziție și spuneți furnizorului procesul de destinație la cerere.

Î: Este A36 un oțel rezistent la intemperii?

A:Nr. A36 nu conține crom, nichel sau cupru dincolo de limita opțională de 0,20% minim de cupru atunci când se comandă oțel cupru și formează un strat de rugină liber, care se descuamează în serviciu expus. Oțelurile rezistente la intemperii - clasele A588, A242 și A709 cu sufixul W - ating o patina de protecție stabilă. Pictarea A36 sau folosirea A588 sunt cele două răspunsuri disponibile; nu există a treia.

Î: De ce placa mea A36 este mai subțire decât am comandat?

A:Deoarece A6/A6M permite plăcii să fie sub grosimea nominală cu o cantitate care depinde de grosimea nominală și lățimea comandată. O placă nominală de 12 mm până la 1.500 mm lățime poate ajunge legal la aproximativ 11,24 mm. Grosimea este, de asemenea, definită ca fiind măsurată la 9,5–19 mm de la marginea longitudinală, nu la centrul plăcii. Scrieți toleranța permisă sub-, banda de lățime și locația de măsurare în comanda de achiziție.

Î: De ce se deformează placa mea A36 când o tai?

A:Tensiunea reziduală de la laminarea la cald, eliberată atunci când materialul este îndepărtat și este introdusă căldură locală. Nu este un defect de grad. Comandați din stoc-restricționat la planeitate, specificați o toleranță mai strânsă la planeitate sau eliberarea de tensiuni- înainte de a termina prelucrarea pieselor în care planeitatea este funcțională.

Î: A36 poate fi înlocuit cu Q235B sau S235JR?

A:Nu automat. Q235B sub GB/T 700 garantează un randament minim de 235 MPa față de 250 MPa al lui A36, iar atât Q235B, cât și S235JR au o cerință obligatorie de 27 J Charpy la un grad +20 pe care A36 nu o are. Deci „echivalentul” este mai slab ca randament și mai puternic ca duritate. Înlocuirea necesită aprobare inginerească, iar valorile testelor mecanice de pe certificat ar trebui verificate mai degrabă decât presupuse.

Î: Care este diferența dintre A36 și A283 gradul C?

A:Limita de curgere și forma produsului. A36 garantează un randament minim de 250 MPa; A283 Gr C garanteaza 205 MPa. A283 este doar plăci-, în timp ce A36 acoperă și forme și bare. A283 Gr C este o alegere rezonabilă pentru rezervoare, containere, căptușeli și plăci ușor încărcate, unde randamentul lui A36 nu este necesar și este de obicei puțin mai ieftin.

Î: Plăcile și foile A36 sunt interschimbabile?

A:Nu. Plăcile și foaia sunt forme diferite de produs în conformitate cu specificații diferite, construite pe diferite documente cu cerințe generale-, cu toleranțe diferite și limite de dimensiuni diferite. Plăcuța urmează A6/A6M; folia și benzile urmează A568/A568M și specificațiile produsului A1011 sau A1018. Doar selectarea grosimii este modul în care „foaia-laminată la rece furnizată pe înștiințarea unei plăci” ajunge pe lista-roșie a cumpărătorului.

Î: Cum verific un certificat de moara A36?

A:Verificați dacă numărul de căldură se potrivește cu marcajul fizic, că certificatul denumește forma produsului (plăcuță, nu „oțel”), că chimia este raportată ca valori reale față de limitele din Tabelul 3, mai degrabă decât ca o declarație de conformitate, că rezultatele la tracțiune, randamentul și alungirea sunt date ca numere și că moara de origine este vizibilă dacă certificatul a fost eliberat de un intermediar. Un certificat fără valori de testare nu este o bază de acceptare.

Î: Care este prețul plăcii A36 în 2026?

A:În mod orientativ, placa FOB China de 6–20 mm a fost cotată la 580–640 USD pe tonă și 20–60 mm la 640–720 USD pe tonă în a doua jumătate a anului 2026, cu cotații de la fabrică cu volum mare-pentru stocuri standard de până la 430–550 USD pe tonă. Placa centrului de service din SUA costă aproximativ 0,60–0,90 USD per kilogram tăiat la dimensiune. Prețurile se modifică săptămânal și trebuie întotdeauna confirmate prin ofertă.

Tag-uri populare: Bobina din tablă din oțel carbon ASTM A36, China, producători, fabrică, preț, personalizat
